Номинальный диаметр (DN) | Наружный диаметр da (номинальный размер) | Допуск внешнего диаметра | Толщина стенки S (номинальный размер) | Толщина стенки S (минимум) | Длина (мм) |
40 | 48 | +2 | 3.0 | 2.5 | 3000±20 |
50 | 58 | +2 | 3.5 | 3.0 | 3000±20 |
70 | 78 | -1 | 3.5 | 3.0 | 3000±20 |
75 | 83 | -1 | 3.5 | 3.0 | 3000±20 |
100 | 110 | -1 | 3.5 | 3.0 | 3000±20 |
125 | 135 | +2 | 4.0 | 3.5 | 3000±20 |
150 | 160 | -2 | 4.0 | 3.5 | 3000±20 |
200 | 210 | +2,5 | 5.0 | 4.0 | 3000±20 |
250 | 274 | +2,5 | 5.5 | 4.5 | 3000±20 |
300 | 326 | -2.5 | 6.0 | 5.0 | 3000±20 |
Размер (дюймы) | Внутренний диаметр (мм) | Внешний диаметр (мм) | Толщина стенки Т (мм) Номинальный размер | Мин | Длина (мм) |
1 ' | 38,1±2,29 | 48,26±1,52 | 4.06 | 3.3 | 3048±13 |
2' | 49,8±0,29 | 59,69±2,29 | 4.06 | 3.3 | 3048±13 |
3' | 75,2±2,29 | 85,09±2,29 | 4.06 | 3.81 | 3048±13 |
4 дюйма | 100,08±2,29 | 111,25 +2,29 -1.27 | 4.89 | 3.81 | 3048±13 |
5 дюймов | 125,4±2,29 | 134,62 +2,29 -1.27 | 4.89 | 3.81 | 3048±13 |
6 дюймов | 150,88±2,29 | 160,02 +2,29 -1.27 | 4.83 | 3.81 | 3048±13 |
8 дюймов | 201,68±3,3 | 212,85 +3,3 -2.29 | 5.84 | 4.83 | 3048±13 |
9 дюймов | 254±3,3 | 268,22+2,29 | 7.11 | 5.59 | 3048±13 |

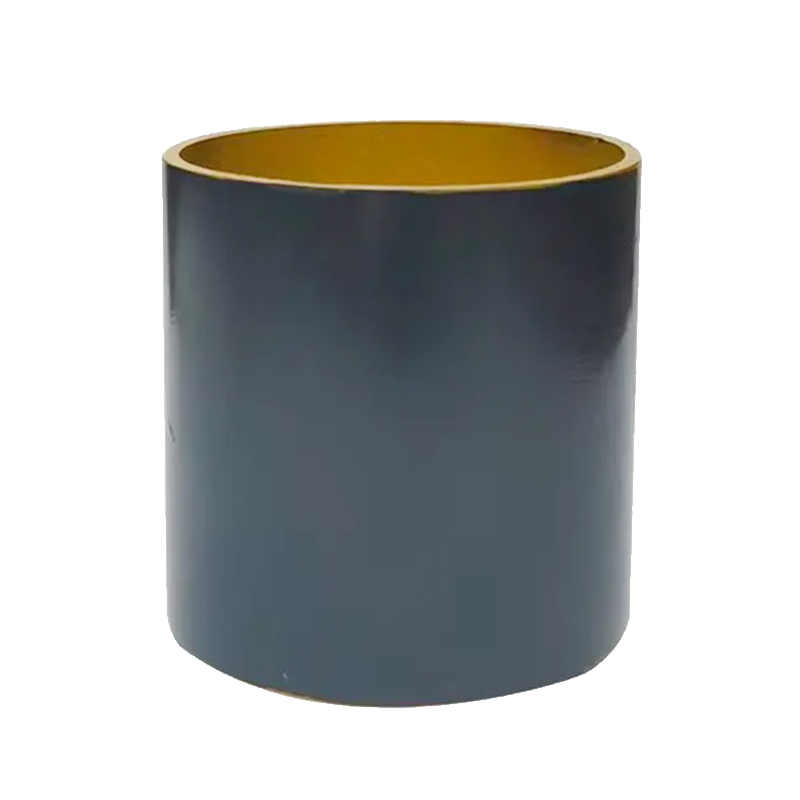

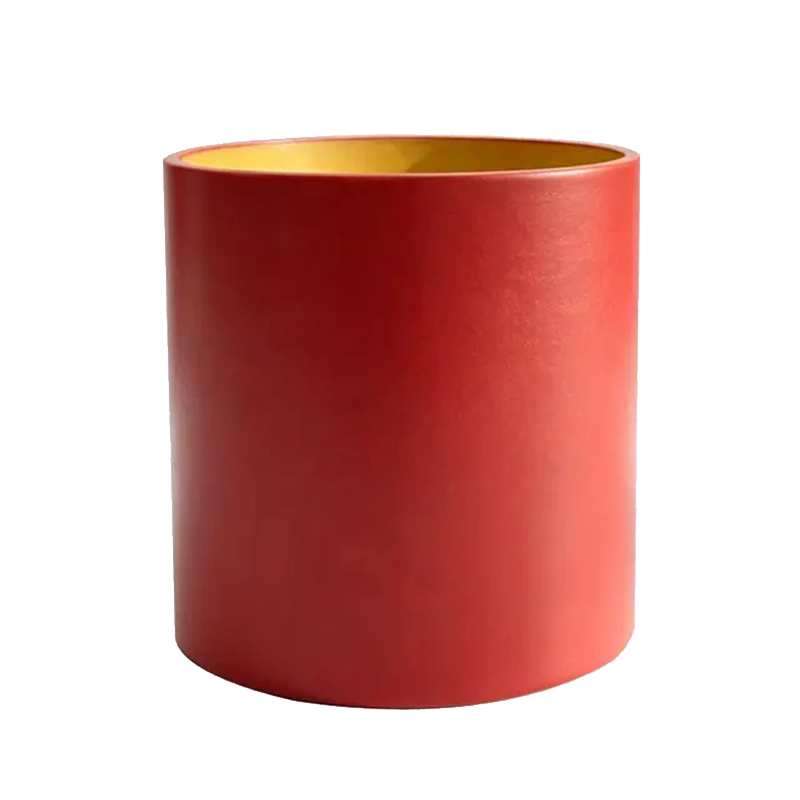

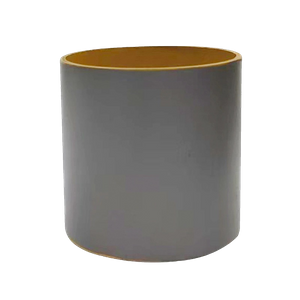

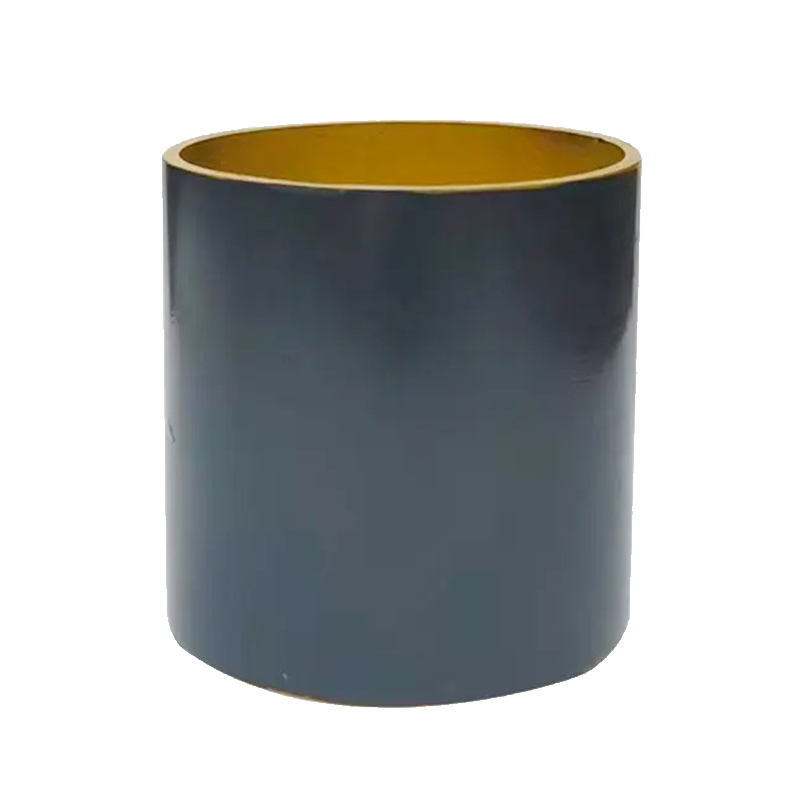

Наши дренажные трубы из серого чугуна, отлитые центробежным способом, представляют собой специально разработанные решения с гибкими соединениями для коммерческих, муниципальных и промышленных дренажных систем. Изготовленные с использованием современной технологии центробежного литья, они обеспечивают плотную, однородную микроструктуру, постоянную толщину стенок и гладкие внутренние и внешние поверхности без дефектов литья, таких как песочные отверстия и пузырьки.
Полностью соответствующие ключевым мировым и национальным стандартам, включая ISO 6594, DIN 19522/EN 877, GB/T 12772, ASTM A888, CISPI 301 и KSD 4307, наши трубы прошли строгий контроль и сертификацию на провинциальном уровне Институтом надзора и инспекции качества продукции провинции Хэбэй.
Благодаря гибкой системе соединений в сочетании со специальными зажимами из нержавеющей стали и уплотнительными кольцами из каучука EPDM они обеспечивают быструю установку без инструментов и надежную герметичную работу. Идеально подходят для сброса канализационных, дождевых и промышленных сточных вод, они широко используются в высотных зданиях, коммерческих комплексах, муниципальных проектах и промышленных парках.
Центробежное литье создает плотную, высокопрочную структуру с исключительной стойкостью к сжатию и ударам. Он эффективно поглощает напряжения, вызванные осадкой фундамента и тепловым расширением/сжатием, гарантируя отсутствие растрескивания или деформации в течение десятилетий надежной эксплуатации.
В сочетании с гибкими зажимами и уплотнениями из EPDM соединения обеспечивают превосходную амортизацию, снижение шума и предотвращение утечек. Они устраняют распространенные проблемы, такие как просачивание соединений, шумовое загрязнение и повреждение от теплового движения, обеспечивая долгосрочную целостность системы.
Сверхгладкая внутренняя стенка минимизирует гидравлическое трение, предотвращая скопление грязи и засорение. Он поддерживает постоянную эффективность дренажа и отличные характеристики потока круглый год, сокращая дорогостоящие дноуглубительные работы и потребности в техническом обслуживании.
Будучи негорючим материалом, чугун обеспечивает исключительную огнестойкость — отсутствие распространения пламени, отсутствие токсичных паров при пожаре, полное соответствие строительным нормам пожарной безопасности. Материал нетоксичен, не загрязняет водные системы и безопасен для всех дренажных систем.
Полный ассортимент труб и фитингов с модульными гибкими соединениями не требует сварки или герметика. Простая сборка без инструментов значительно сокращает время установки и трудозатраты. Легкий доступ для осмотра, ремонта и замены еще больше снижает общую стоимость владения.
Полностью соответствующие мировым дренажным стандартам, трубы полностью взаимозаменяемы со всеми стандартными трубопроводными фитингами и аксессуарами. Доступные в размерах от DN50 до DN300, они адаптируются практически к любым требованиям коммерческого, муниципального или промышленного дренажного проекта.
